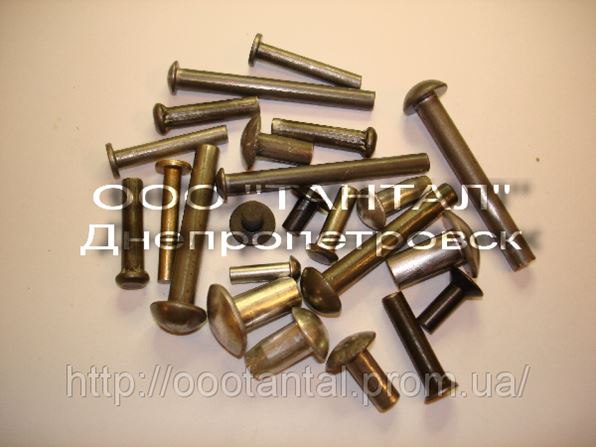

Самодельные заклепки

 Рис. 2, Приспособление для изготовления заклепок (а.) и способ формовки углубления в обжимке (б): 1 ≈ обжимка: 2 ≈ заготовка заклепки; 3 ≈ пластина; 4 ≈ стольная плита; 5 ≈ стальной шарик.

В любительских условиях заклепки можно изготовить из медной или алюминиевой проволоки с помощью несложного приспособления, показанного на рис. 2. Оно представляет собой стальную пластину 3 с отверстием, диаметр которого равен диаметру проволоки. Толщина пластины должна быть равна длине заклепки. Для изготовления за клепок с полукруглой головкой длину заготовки из проволоки берут больше длины заклепки на величину, равную 1,3—1,5 диаметра.

Пластину 3 кладут на стальную плиту 4, в отверстие пластины вставляют заготовку 2 и легкими ударами молотка расклепывают выступающую часть заготовки, стараясь придать ей форму, близкую к полусферической. Окончательную формовку головки заклепки производят с помощью обжимки 1. Готовую заклепку выбивают из пластины с обратной стороны стальным стержнем, диаметр которого на 0,1—0,2 мм меньше диаметра отверстия.

Обжимку 1 изготавливают из стального или латунного прутка подходящего диаметра. В торце прутка сверлом, диаметр которого примерно вдвое больше диаметра заклепки, делают углубление. Затем на стальную плиту кладут стальной шарик 5, сверху на него устанавливают оправку (углублением к шарику) и ударами молотка по свободному концу обжимки придают углублению полусферическую форму. С помощью этой обжимки можно формовать головку заклепки и при соединении деталей.

Если необходимо изготовить заклепки с потайной головкой, то отверстие в пластине зенкуют с одной стороны сверлом, заточенным под угол 90°. В этом случае длина заготовки из проволоки должна быть больше длины заклепки на 0,6—0,8 ее диаметра.

Еще один способ изготовления заклепок.Сделай сам ДЕЛАЙ САМ Заклепка приспособление     Для этого нужно вырезать две пластины 30x50 мм из стали толщиной 10 мм (электролобзик здесь очень поможет). По большей стороне пластины можно соединить шарниром, чтобы пластины можно было складывать. К противоположной стороне пластин на уровне кромок приварить по всей длине проволоку диаметром 6 мм. Это делается для того, чтобы приспособление держалось в тисках, когда в нем будут молотком формировать заклепку. Теперь приспособление следует зажать в тиски и по стыку пластин просверлить отверстие глубиной 10...15 мм сверлом диаметром 4 мм (см. рисунок). Отверстие раззенковывается сверлом побольше, диаметр которого 7 мм, на глубину 2 мм, чтобы сформировать головку заклепки. Вот приспособление и готово. Если диаметр отверстия 4 мм, то берем алюминиевую проволоку диаметром 4 мм, опускаем ее до донышка углубления, зажимаем приспособление в тиски, откусываем кусачками проволоку выше кромок на 3...4 мм с расчетом, чтобы зенковка под потаи полностью заполнилась алюминием при осадке проволоки молотком. Когда потаи заполнится, разжимаем тиски и извлекаем готовую заклепку.



И еще один способ. Если  у вас есть под рукой дрель, сверла, кусок металла (пластины) и тески, то сделать приспособление для изготовления заклепок гораздо быстрее чем ехать на рынок и тратить  свое время.

А сделать очень просто.

  Для этого нужно вырезать две пластины 30x50 мм из стали толщиной 10 мм (электролобзик здесь очень поможет). По большей стороне пластины можно соединить шарниром, чтобы пластины можно было складывать. К противоположной стороне пластин на уровне кромок приварить по всей длине проволоку диаметром 6 мм. Это делается для того, чтобы приспособление держалось в тисках, когда в нем будут молотком формировать заклепку. Теперь приспособление следует зажать в тиски и по стыку пластин просверлить отверстие глубиной 10...15 мм сверлом диаметром 4 мм (см. рисунок). Отверстие раззенковывается сверлом побольше, диаметр которого 7 мм, на глубину 2 мм, чтобы сформировать головку заклепки. Вот приспособление и готово. Если диаметр отверстия 4 мм, то берем алюминиевую проволоку диаметром 4 мм, опускаем ее до донышка углубления, зажимаем приспособление в тиски, откусываем кусачками проволоку выше кромок на 3...4 мм с расчетом, чтобы зенковка под потаи полностью заполнилась алюминием при осадке проволоки молотком. Когда потаи заполнится, разжимаем тиски и извлекаем готовую заклепку.



мини Станок для изготовления заклепок

Как показано на рисунке, можно изготовить мини-станок для изготовления заклепок различного диаметра и длины.



Четвертые способ: простейшее приспособление для изготовления заклепок можно сделать из пары обрезков стальных угольников. Сложив угольники полками, точно по линии соединения просверлим несколько отверстий сверлом, диаметр которого на 0,5 мм меньше диаметра проволоки. Затем отверстия надо будет раззенковать сверлом, заточенным под 90°, - получится конусная формочка для образования шляпок.
Проволока нарезается на кусочки нужной длины, причем к длине заготовки нужно прибавить 1,5 диаметра проволоки на получение шляпки. Приспособление ставится в тиски. В отверстия по очереди вставляются куски проволоки, а выступающие их концы расклепываются легкими ударами молотка попеременно тупым и заостренным его концом. Металл должен равномерно и без разрывов заполнить лунку отверстия - формочку.

Рис. 3. Приспособление для изготовления:
а - красномедных гвоздей - заклепок;
б - шайб.
1 - пуансон;
2 - медный или латунный лист;
3 - стальной брусок.

Как показано на рис. 3. так же можно сделать приспособление для изготовления шайб, которое тоже будет не лишним для домашней мастерской.
