Когда речь заходит о домашнем капитальном ремонте или строительстве, то наиболее востребованными оказываются лестницы на металлических косоурах, причём очень часто их делают своими руками. Техника сборки здесь не является слишком сложной, так как чаще всего это происходит при помощи электросварки, иногда с использованием больцевых соединений для балясин и поручней.

Во время ремонта смонтирована лестница на центральном металлическом косоуре

Во время ремонта смонтирована лестница на центральном металлическом косоуре

Но конструкционные особенности всегда будут иметь решающее значение для комфорта и безопасности, поэтому о них и пойдёт речь ниже, а также вашему вниманию будет предоставлено видео в этой статье.

Конструкционные особенности металлических лестниц на косоурах

Металлический косоур для лестницы с несколькими маршами

Металлический косоур для лестницы с несколькими маршами

Наверное, в первую очередь, следует уяснить для себя, что такое косоур и архитектурный словарь определяет это как наклонную балку между площадками, на которой крепятся лестничные ступени. Такая балка может быть с гребёнкой по размеру ступеней, но также проступи могут располагаться не сверху, а между наклонными балками и в таком случае их обычно называют тетивой.

Тем не менее, назначение в обоих случаях аналогичное, так как вне зависимости от названия они выполняют одинаковую функцию, и если вы назовёте тетиву косоуром, то большой ошибки в этом не будет.

Наклоны и ступени

Используемый уклон для лестниц

Используемый уклон для лестниц

  • По схематическому рисунку, расположенному выше вы сможете определить произвести расчет металлического косоура лестницы, от которого будет зависеть не только уклон и удобство спуска-подъёма, но и ширина маршей. Обратите внимание, какой угол приемлем для различных ситуаций, а также возьмите в расчёт физические способности проживающих в доме людей. Вам следует учитывать, что довольно популярный уклон 40⁰-45⁰ полностью приемлем только для человека спортивного типа – остальных на таком подъёме может подстерегать одышка, а для пожилых зачастую это вовсе оказывается непреодолимым барьером.
  • Тем не менее, из-за экономии свободной площади или же её отсутствия, приходится идти на такие жертвы и даже делать наклон ещё круче. Но в любом случае вам нужно обеспечить самую приемлемую высоту и ширину ступеней, а для этого за основу берётся длина шага человека ростом от 160 до 180 см, которая официально составляет 60-64 см.
  • Для того чтобы человек чувствовал себя уверенно, его стопа должна примерно на 70% находится на твёрдом основании, а это в среднем 25-30 см, поэтому такой размер является наиболее оптимальным для ширины проступи. Но этот размер нужно совмещать с высотой подступенка, чтобы две таких высоты в сумме с шириной соответствовали длине среднего шага. Для этого производим несложное арифметическое вычисление по формуле dпроступи+2Lподступенка≈60≈64 см, например, 23+202=63 см, что вполне приемлемо для невысоких крутых лестниц в доме.
Забежные ступени

Забежные ступени

  • Но что делать в тех случаях, когда из-за крутизны уклона невозможно дотянуть ширину проступи даже до 20 см? Для таких ситуаций существует такое понятие, как забежные ступени, это когда верхняя проступь пересекает подступенок и нависает над нижней ступенью. Нависающий сектор не следует увеличивать более 5 см, чтобы он не мешал при спуске и носок не цеплялся за него при подъёме.
Раскладная лестница

Раскладная лестница

Совет. Там где невозможно использовать металлические лестницы на косоурах из-за элементарной нехватки места, используют прикладные и раскладные конструкции, но если вы её делаете своими руками, то опять-таки вам придётся позаботиться об оптимальном расстоянии между горизонтальными перекладинами (щабелями). Если для обычных конструкций необходима длина среднего шага человека, то здесь вполне достаточно половины этой величины – 30-35 см, чтобы обеспечить удобный спуск-подъём.

Параметры ширины: а) минимальные; б) рекомендуемые; в) комфортные

Параметры ширины: а) минимальные; б) рекомендуемые; в) комфортные

  • Ширина лестницы по металлическим косоурам может различаться, ведь балка может быть в единственном числе, так и в двойном, поэтому ширину пролёта можно регулировать, конечно, ели это позволяет сделать размер помещения. Так, минимальная ширина пролёта может составлять от 60 до 80 см и такие конструкции чаще всего применяются для малоиспользуемых сообщений типа чердаков, но могут быть обустроены также при нехватке места  в комнате. Наиболее часто используемая и рекомендуемая ширина может колебаться от 90 до 110 см, и вы постоянно сталкиваетесь с такими параметрами в подъездах домов, а вот для роскошных апартаментов более подойдёт марш в 125-150 см.

Обустройство косоуров и ступеней

Тетивы м косоуры: 1) тетива пилообразная; 2) тетива из листового металла; 3) тетива зубчатая; 4) тетива швеллерная; 5) коробчатый косоур; 6) косоур без кронштейнов; 7) косоур с кронштейнами

Тетивы м косоуры: 1) тетива пилообразная; 2) тетива из листового металла; 3) тетива зубчатая; 4) тетива швеллерная; 5) коробчатый косоур; 6) косоур без кронштейнов; 7) косоур с кронштейнами

  • На верхнем рисунке вы видите способы из уготовления и типы материалов для лестничных тетив и косоуров. Как видите, лестница металлическая на одном косоуре и на тетивах может быть смонтирована  обычно располагаются на двух балках из-за сложностей крепления.
Бетонная лестница своими руками: советы и рекомендации

Бетонная лестница своими руками: советы и рекомендации

  • Существует два вида обустройства бетонной лестницы на металлических косоурах – с фризовой ступенькой и без неё. Разница заключается в том, что фризовая ступень врезается в лестничную площадку, являясь её продолжением, а без фриза приходится их стыковать так, чтобы площадка получилась в виде буквы Г, но такой способ делает лестницу длиннее, что не всегда удобно. Если такую ступень врезать в площадку, то последнюю нужно делать по высоте подступенка, а это, как минимум, 14-17 см – а это означает, что увеличивается вес и цена изделия.
Последовательность сборки лестниц из железобетона на стальных косоурах

Последовательность сборки лестниц из железобетона на стальных косоурах

  • Косоуры для такого типа лестниц делаются исключительно из двутавра или швеллера, а на места перегибов привариваются кронштейны или подставки из стального листа. Из аналогичного профиля делаются балки для площадок, их устанавливают на проектной высоте, стыкуя с косоурами, при этом навариваются коротыши из уголка, в котором заранее высверливаются отверстия под болты. Лестничные клетки монтируются нишами на балки и выравниваются по проектным меткам так, чтобы у них не было возможности сползти на бок, но замоноличивание производится не сразу, а только после окончательной сборки лестницы.
  • Монтируются металлические косоуры для лестниц краном или вручную, если для этого достаточно двух пар рабочих рук и установка начинается снизу. То есть, нижняя часть наклонной балки наживляется на болт, к площадочной горизонтальной балке, а затем заводится верхний конец и крепится таким же способом, при этом подплощадочные профили могут корректироваться по горизонтали или вертикали. Замоноличивание производится только после тщательной проверки всех размеров и соединений в соответствии с проектной документацией.
  • Крепёж косоуров при помощи болтов носит временный характер и служит лишь для точного выставления всех размеров при соединении, а окончательная фиксация осуществляется при помощи электросварки. Возможен также вариант без применения болтов вообще – просто делаются «прихваты» сваркой, которые легко сбиваются в случае необходимости, но при этом конструкция должна всё время быть зафиксированной стропами крана, которые снимаются только после окончательной установки. Финальная сварка косоура осуществляется как по торцевому шву, так и по периметру монтажного уголка, что прибавляет механическую прочность лестнице.
Бетонная лестница на металлических косоурах

Бетонная лестница на металлических косоурах

  • Как правило, для таких конструкций используются стандартные железобетонные ступени с размерами 310×140, 300×150, 290×160, 280×170 мм, длиной 1100, 1200, 1400 мм, а для  они могут быть изготовлены из натурального камня. Несмотря на вес от 60 до 80кг с укладкой таких ступеней без особого труда справляются два рабочих, устанавливая их снизу вверх. Где элементы держатся за счёт пазов и собственной массы.
  • При монтаже на край нижней ступени набрасывают мастерком цементно-песочный раствор и сразу устанавливают следующую деталь и так до верха, но кроме этого в нижней части каждой ступени имеется закладная из металла, которая приваривается к косоуру. Если ступени впоследствии будут облицованы какой-либо плиткой, то в таких ситуациях нужно учитывать толщину проступи при заливке площадки.
  • Сами площадки могут быть заготовлены заранее, то есть, закупаются железобетонные плиты нужного размера, либо такие блоки заливаются непосредственно на строительной площадке. Заливка производится только на арматурный каркас, который делается из прута 10 мм с шагом сетки (ячейкой) 200 мм, при этом нижнии слой бетона для защиты металла от коррозии должен быть не менее 20 мм.
Элитные лестницы: красота, которая стоит уплаченных за нее денег

Элитные лестницы: красота, которая стоит уплаченных за нее денег

  • При обустройстве лестниц с фризовыми ступенями боковое ограждение опалубки, как правило, не обязательно, так как эту функцию выполняют стены лестничной клетки. Для этого длина фризовых ступеней должна быть больше, чем у рядовых, что позволяет им смыкаться для образования ровной площадки, как продолжения лестничной.

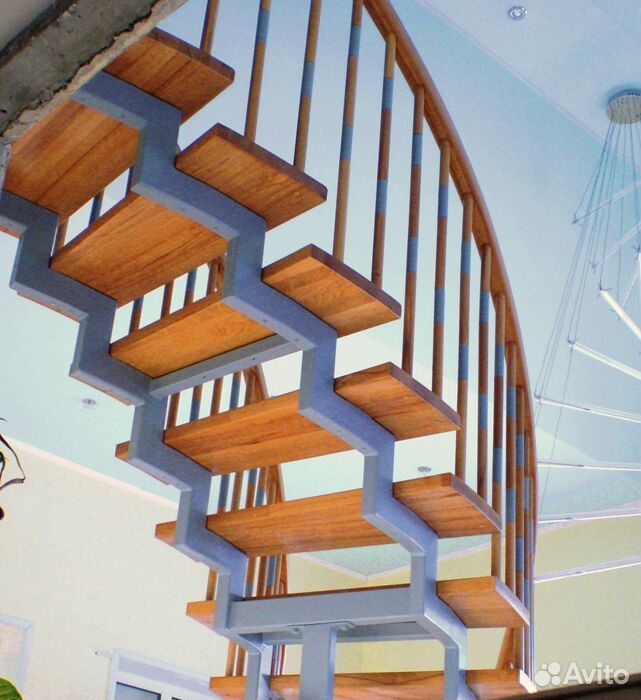

Деревянные ступени на стальном косоуре

Деревянные ступени на стальном косоуре

Заключение

По сути, любая железобетонная, деревянная или металлическая лестница на косоурах выстраивается по готовому каркасу, от которого зависит её окончательная конфигурация. Поэтому монтаж такого основания в любом случае будет определяющим и решающим фактором, как для внешнего вида, так  и механической прочности и вытекающей отсюда безопасности всего изделия (узнайте также ).
